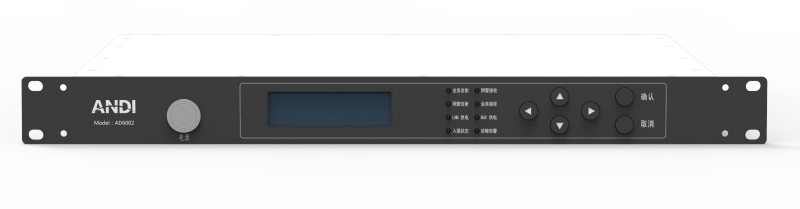

应急网远端站 业务调制解调器 （AD6002）
浏览器自带分享功能也很好用哦~四川安迪科技实业有限公司（后文简称四川安迪）Spacebroad系列远端站业务调制解调器AD6002是具有自主知识产权的国产化卫星通信设备，满足应急管理部公布的规范要求，综合性能领先，广泛应用于应急、部队、气象、石油勘探及各类应急通信等领域。AD6002调制解调器采用 19 英寸 1U 标准机架式安装。AD6002调制解调器主要用于卫星通信过程中网络管理控制信令和业务数据的传输，设备支持点对点、网状网、星状网等多种组网方式。
AD6002支持网管和业务数据双通道；业务数据信道支持数据速率最高为15Mbps，支持TCP协议加速功能、IP数据压缩功能、IP QoS功能。
AD6002可根据客户实际组网需求，可分别工作在网桥和路由两种工作模式下。
项目名称
参数
技术指标
频率范围
默认 950～2150 MHz，可选 70/140MHz 中频接口或 S 波段接口，100Hz 步进
数据接口
10/100Mbps、RS232、 V.35、G.703T1/E1（可选）
调制方式
BPSK、QPSK、8PSK、16APSK、16QAM
编码方式
卷积码、卷积级联 Reed-Solomon、LDPC、TPC
FEC 编码码率
1/2、3/4、7/8
数据速率
15Mbps
调制器
输出电平
-50 ～-5dBm
精度
0.1dB
相位噪声
-70dB/4kHz@100Hz；
-80dB/4kHz@1kHz
-88dB/4kHz@10kHz；
-100dB/4kHz@100kHz
输出杂散
≤-55dBc/4kHz（带内）
≤-60dBc/4kHz（带外）
接口类型和阻抗
N，50Ω
解调器
最大输入电平
+5dBm
捕获范围
± 1 -- ± 32 kHz,
捕获时间
主要取决于数据速率、FEC 和解调捕获范围
监测功能
Eb/No、频率偏移、BER、缓冲器填充状态、接收信号电平
接口类型和阻抗
N，50Ω
网管信道
调制方式
QPSK
编码方式
卷积码
数据速率
1.7Mbps
工作模式
网桥模式
支持
路由模式
支持
网管代理
数据接口
网口、RS422
接入控制
IP QoS 保障功能
IP 数据压缩功能
TCP 协议加速功能， TCP 加速性能≥70%（无误码）
支持低噪
声变频模块
LNB电压
关闭，13V 或 18V
LNB 参考
10 MHz，通过接收电缆中心导体馈送，可关闭
支持
上变频模块
BUC 电压
24 VDC
90 W @ 50°C
100 W @ 30°C( 内部安装选件)
BUC 参考
10 MHz，通过 发射电缆中心导体馈送，可关闭
环境与物理
温度
工作温度：-40 ~60 ℃
存储温度：-50 ~85 ℃
湿度
95%，非冷凝
电源
110-240VAC,50/60Hz
功耗
40W
尺寸
483*370*44mm，1U
重量
3.5kg
配置与管理
前面板监控
支持本地参数设置、状态显示
远控端口
RS232/RS485/LAN 可选
网口
2 套 RJ45，10/100Mbps
Telnet
支持
Web 浏览器
支持
