产品概述:

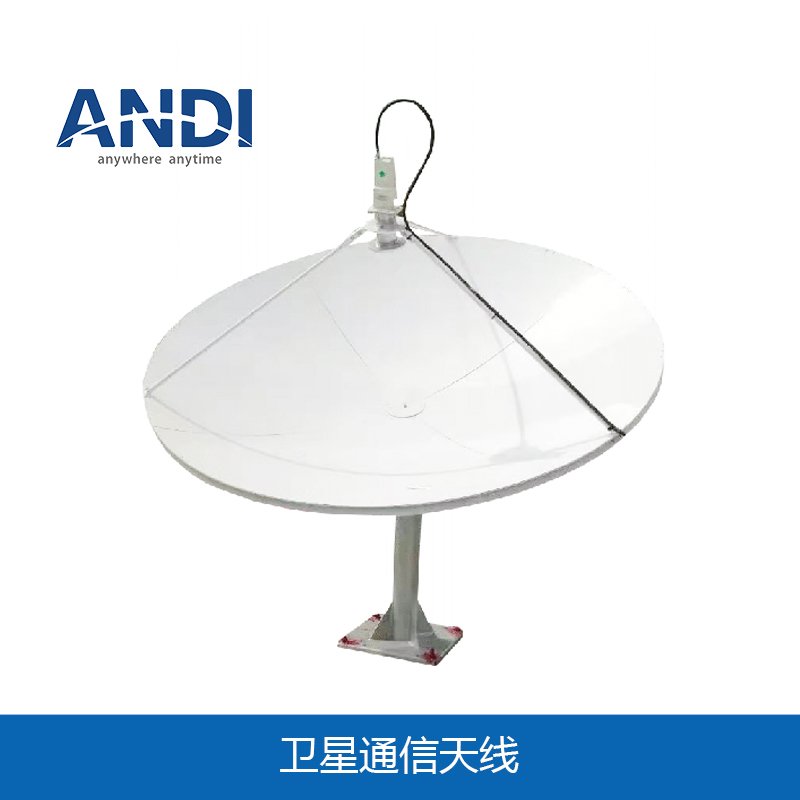

1.8米卫星通信天线,用单偏置结构形式,天线结构上力求简洁实用。天线曲线较为平坦,同时采取反射面分瓣结构,分瓣数量为2块面板,使之便于运输贮藏。天线固定方式灵活多样,根据安装位置条件,即可以采用地基固定,也可以采用活动基础固定。
单偏置抛物面天线的工作原理,抛物面天线的基本电气特性是把馈源置于抛物面的焦点(前馈)或副面虚焦点置于抛物面的焦点(双镜后馈,馈源置于副面的另一虚焦点),发射信号电磁波时馈源发出的球面波经反射变成平面波,并在天线反射面口径平面达到等相;接受信号时按照天线发射接收互易原理,信号电磁波按相反路径传输。单偏置天线特点是通过截取圆对称抛物面的一部分,使馈源相对抛物面焦轴偏转一个小角度实现照射。天线在具有抛物面特性的同时,改善了天线第一旁瓣电平。

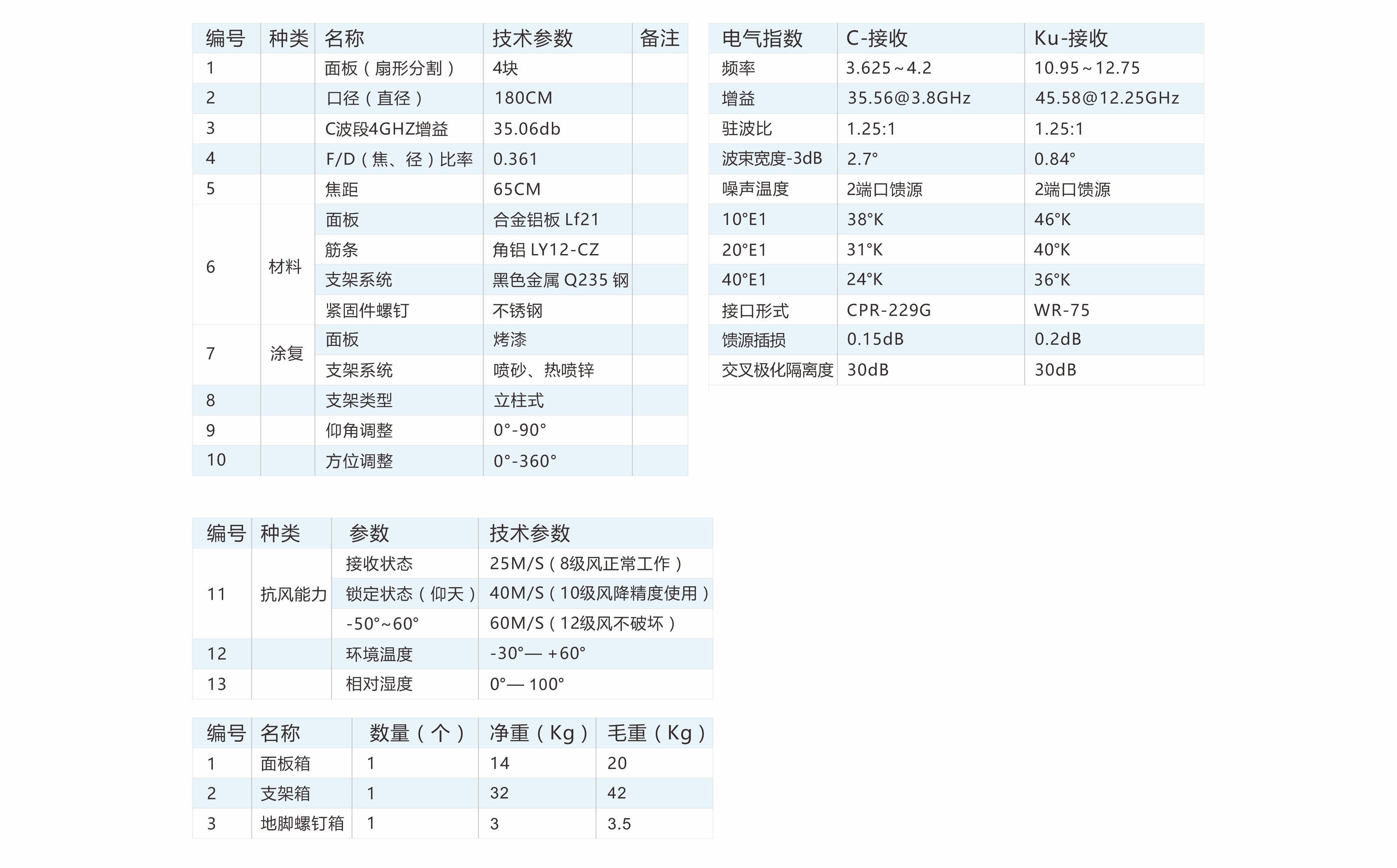

技术指标:
产品概述:
1.8米卫星通信天线,用单偏置结构形式,天线结构上力求简洁实用。天线曲线较为平坦,同时采取反射面分瓣结构,分瓣数量为2块面板,使之便于运输贮藏。天线固定方式灵活多样,根据安装位置条件,即可以采用地基固定,也可以采用活动基础固定。
单偏置抛物面天线的工作原理,抛物面天线的基本电气特性是把馈源置于抛物面的焦点(前馈)或副面虚焦点置于抛物面的焦点(双镜后馈,馈源置于副面的另一虚焦点),发射信号电磁波时馈源发出的球面波经反射变成平面波,并在天线反射面口径平面达到等相;接受信号时按照天线发射接收互易原理,信号电磁波按相反路径传输。单偏置天线特点是通过截取圆对称抛物面的一部分,使馈源相对抛物面焦轴偏转一个小角度实现照射。天线在具有抛物面特性的同时,改善了天线第一旁瓣电平。
技术指标:
